Sensor del voltaje de Pasillo del balance 1.Magnetic
La corriente primaria VP se convierte a la IP primaria actual mediante la resistencia del lado primario, y el flujo magnético generado por la IP y la corriente secundaria IS generada por la amplificación de la tensión de Hall se equilibran mediante el flujo magnético del devanado secundario. La corriente secundaria IS refleja con precisión la tensión primaria.

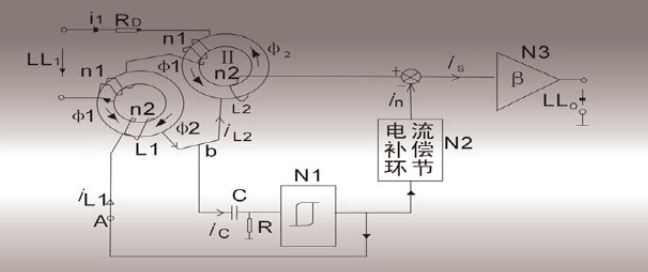

2. Sensor de voltaje de modulación magnética
Los sensores de sala no se utilizan en esta serie de sensores. Utiliza dos conjuntos del mismo circuito magnético y bobina del lado secundario. Su principio de funcionamiento es que la corriente de compensación generada por el circuito de oscilación de onda cuadrada interna compensa el número de ampolla para lograr el balance del campo magnético.
Nuestros productos de la serie "300" pertenecen a este principio, como el sensor de voltaje de CC .

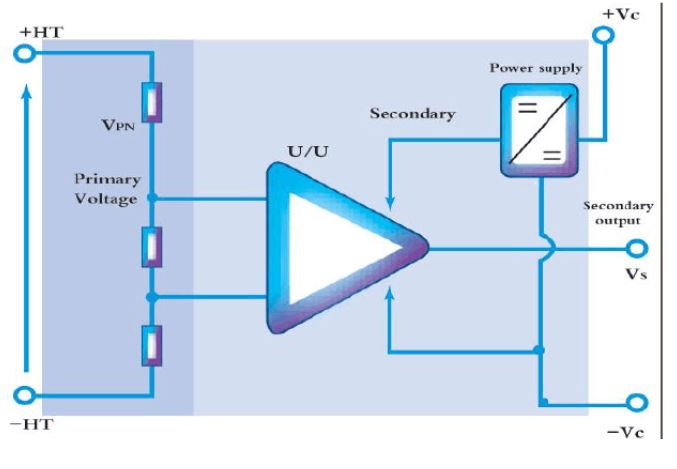

3. Sensor de voltaje aislado de alta resistencia
El voltaje del lado primario medido por la serie de sensores de voltaje se divide por el resistor del valor de resistencia del lado primario, y la señal de bajo voltaje generada se envía al circuito amplificador del lado secundario para emitir una señal de voltaje medido Vs.
Nuestros productos de la serie "400" pertenecen a este principio, como WBV414U09 .
4. Sensor de voltaje del amplificador aislado
El voltaje del lado primario medido por la serie de sensores de voltaje se divide por la resistencia de alta resistencia del lado primario, y la señal de bajo voltaje generada por la serie se transmite al circuito amplificador del lado secundario por un elemento de aislamiento fotoeléctrico de alta precisión para emitir una señal de voltaje medido; El circuito de conversión emite una señal de corriente de medición IS.
Nuestros productos de la serie "100" pertenecen a este principio, como WBV122S01 .
